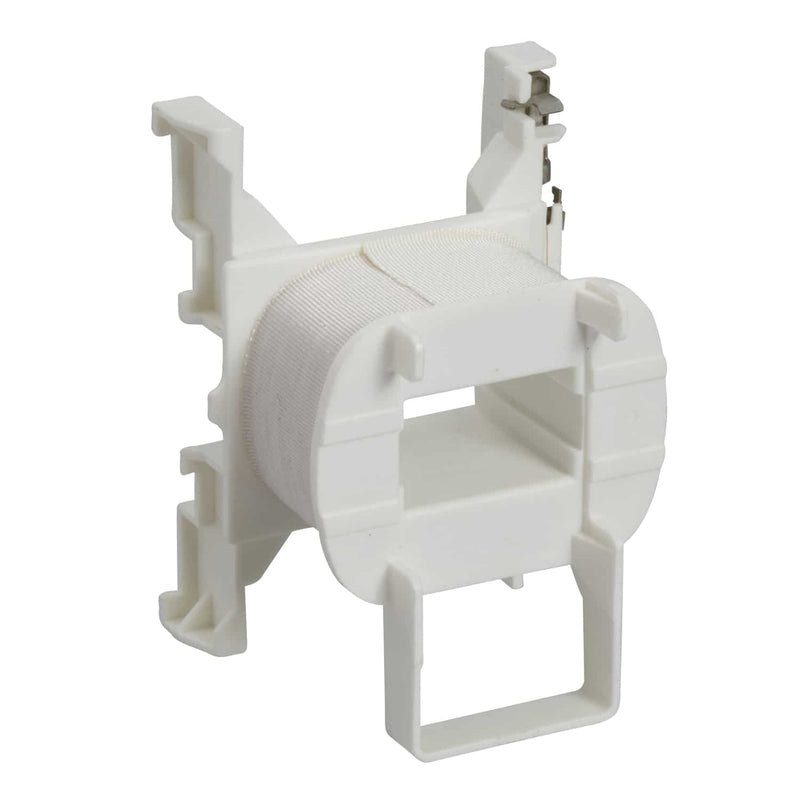

Schneider Electric LXD1B7 LXD1 Schützspule 24V AC

Die Schneider Electric LXD1B7 ist eine Ersatzspule für Schütze der Serie TeSys D (LXD1-Baureihe) mit einer Nennspannung von 24 V AC 50/60 Hz, ausgelegt für den Einsatz mit den Schützen LC1D09–D38, LC1DT20–DT40 und CAD-Relaisfassungen.

• Produktreihe: TeSys D – LXD1-Serie
• Steuerspannung: 24 V AC bei 50/60 Hz
• Kompatible Schütze: LC1D09–D38, LC1DT20–DT40, CAD-Relaisfassungen
• Spulenwiderstand: 5,37 Ω bei 20 °C
• Induktivität im geschlossenen Stromkreis: 0,22 H
• Anlaufleistung: 70 VA bei 50 Hz und 60 Hz, cos φ 0,75 (bei 20 °C)
• Halteleistung: 7 VA bei 50 Hz / 7,5 VA bei 60 Hz, cos φ 0,3 (bei 20 °C)
• Mechanische Lebensdauer: 15 Millionen Schaltzyklen
• Maximale Schaltfrequenz: 3.600 Zyklen/h bei < 60 °C
• Betriebsspannungsbereich: 0,8–1,1 Uc bei 50 Hz; 0,85–1,1 Uc bei 60 Hz (bei < 60 °C)
• Abfallspannung: 0,3–0,6 Uc bei 50/60 Hz (bei < 60 °C)
• Wärmeabgabe: 2–3 W bei 50/60 Hz
• Betriebstemperaturbereich: −5 bis +60 °C
• Spulentechnologie: Ohne integrierten Unterdrücker
