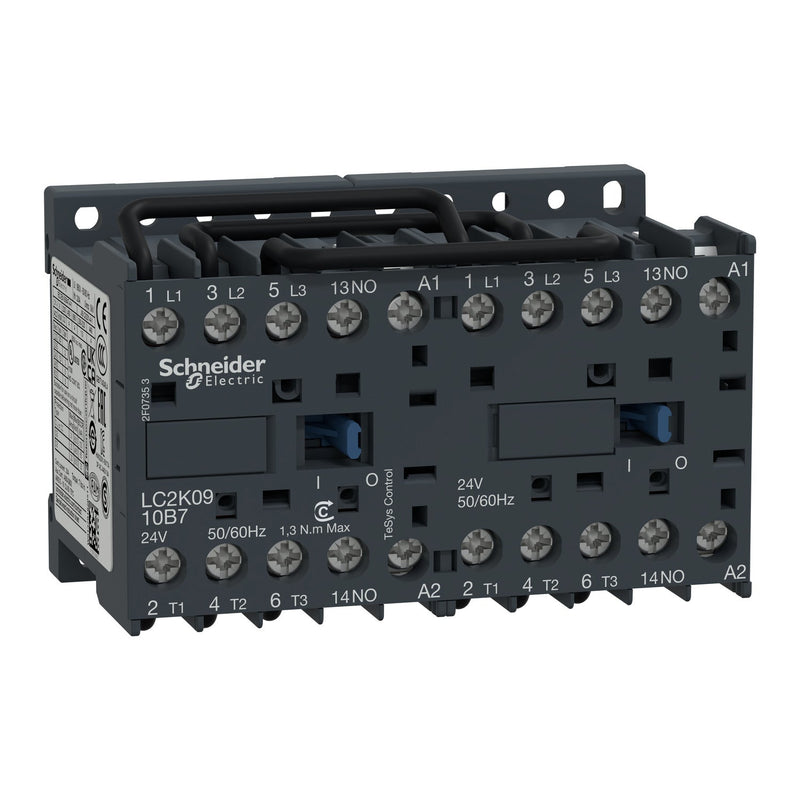

Schneider Electric LC2K0910B7 TeSys K Umschalt-Schütz 3-polig AC-3 440V 9A 24VAC

Der Schneider Electric LC2K0910B7 ist ein 3-poliger TeSys K Umschalt-Schütz, vormontiert mit Phasenumkehr, vorgesehen für Motorsteuerungs- und ohmsche Lastanwendungen unter den Betriebsarten AC-1, AC-3, AC-3e und AC-4.

• Nennstrom (AC-3 / AC-3e): 9 A bei ≤ 440 V AC (< 60 °C)
• Nennstrom (AC-1): 20 A bei ≤ 690 V AC (< 60 °C)
• Steuerspannung Spule: 24 V AC 50/60 Hz
• Motor-Nennleistung: 2,2 kW bei 220–230 V AC / 4 kW bei 380–415 V AC / 4 kW bei 440–690 V AC (50/60 Hz)
• Nennspannung Leistungskreis: 690 V AC 50/60 Hz
• Hilfskontakt: 1 Schließer (NO)
• Nennstoßspannungsfestigkeit (Uimp): 8 kV, Überspannungskategorie III
• Konventioneller thermischer Strom (Ith): 20 A bei 60 °C (Leistungskreis)
• Nennschaltvermögen (Irms): 110 A AC, Leistungs- und Steuerstromkreise, gemäß IEC 60947
• Elektrische Lebensdauer: 1,3 Millionen Zyklen bei 9 A AC-3, Ue ≤ 440 V
• Montage: DIN-Schiene oder Schalttafel
• Anschlüsse: Schraubklemmen; 1 oder 2 Leiter; 1,5–4 mm² massiv / 0,75–4 mm² flexibel (ohne Aderendhülse) / 0,34–2,5 mm² flexibel (mit Aderendhülse)
• Normen: EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1, GB/T 14048.4
• Zertifizierungen: CE, UKCA, UL, CSA, CB Scheme, CCC, EAC
