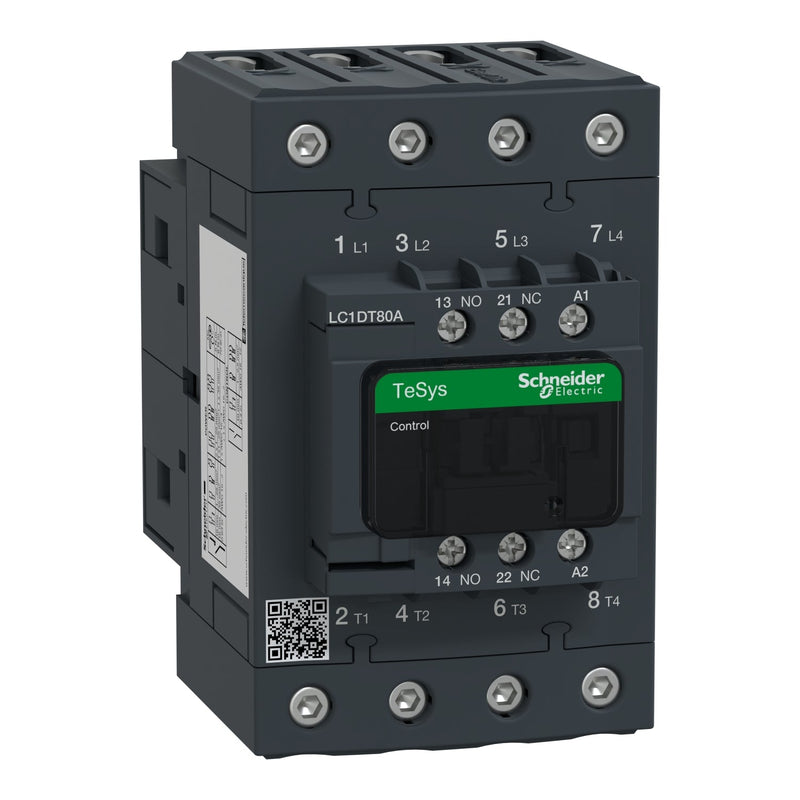

Schneider Electric LC1DT80AP7 Schütz TeSys Deca 4-polig 80A 230V AC

Der Schneider Electric LC1DT80AP7 ist ein 4-poliger (4 NO) TeSys Deca AC-1 Schütz mit einer Nennstromstärke von 80 A für ohmsche Lasten bis zu 440 V AC, betrieben mit einer Spule von 230 V AC 50/60 Hz. Er ist für den Einsatz in Energieverteilungs- und Industrie-Steuerstromkreisen zur Handhabung ohmscher Lasten konzipiert.

• Produktreihe: TeSys Deca
• Polzahl / Kontaktanordnung: 4P, 4 NO
• Verwendungskategorie: AC-1 (ohmsche Last)
• Nennstrom [Ie]: 80 A bei ≤440 V AC (unter 60 °C, Leistungskreis)
• Steuerspannung [Uc]: 230 V AC 50/60 Hz
• Nennspannung Leistungskreis [Ue]: ≤690 V AC 25–400 Hz / ≤300 V DC
• Nennisolationsspannung [Ui]: 690 V (IEC 60947-4-1, Leistungskreis); 600 V (UL / CSA)
• Nennstoßspannungsfestigkeit [Uimp]: 6 kV (IEC 60947)
• Überspannungskategorie / Verschmutzungsgrad: Kategorie III / Grad 3
• Schaltvermögen (Leistungskreis): 1000 A bei 440 V (IEC 60947)
• Mechanische Lebensdauer: 6 Millionen Schaltzyklen
• Elektrische Lebensdauer: 1,4 Millionen Zyklen bei 80 A AC-1, ≤440 V
• Schaltzeiten: 12–26 ms Schließen, 4–19 ms Öffnen
• Maximale Schaltfrequenz: 3600 Zyklen/h bei 60 °C
