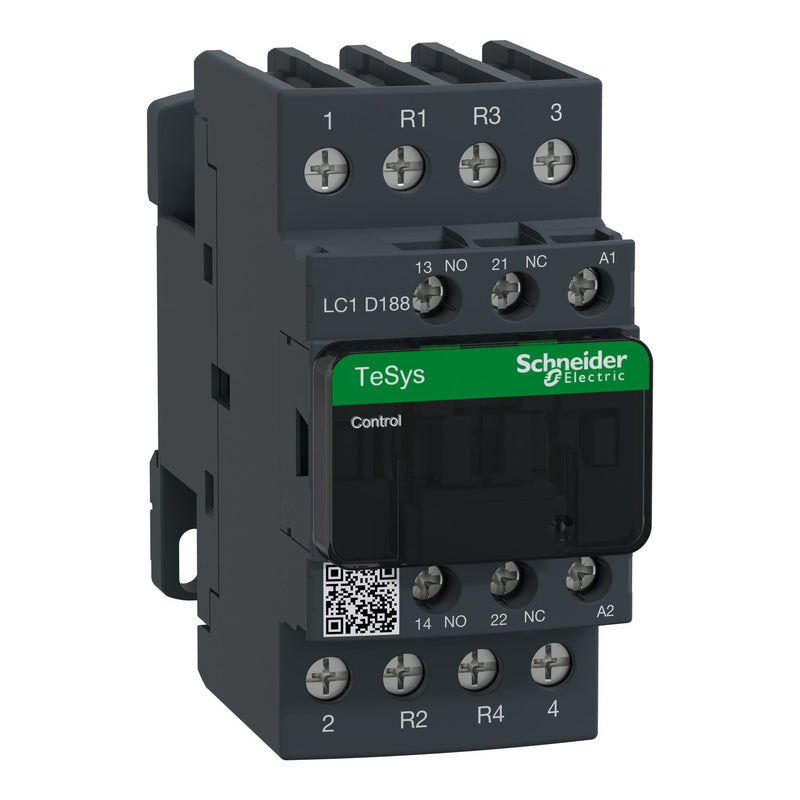

Schneider Electric LC1D188P7 LC1D Schütz 4-polig 32A 230VAC 2 Schließer + 2 Öffner

Der Schneider Electric LC1D188P7 ist ein TeSys D Serie 4-poliger Schütz (2 Schließer + 2 Öffner) für AC-1 ohmsche Lastanwendungen, mit einer Steuerspannung von 230 V AC 50/60 Hz und einer Nennstrombelastbarkeit von 32 A im Leistungskreis bis zu 440 V AC.

• Verwendungskategorie: AC-1 (ohmsche Last)
• Polanordnung: 4P — 2 Schließer + 2 Öffner
• Nennstrom [Ie]: 32 A bei ≤440 V AC, AC-1 (bei < 60 °C)
• Steuerspannung [Uc]: 230 V AC 50/60 Hz
• Nennisolationsspannung [Ui]: 690 V gemäß IEC 60947-4-1; 600 V UL- und CSA-zertifiziert (Leistungskreis)
• Nennstoßspannungsfestigkeit [Uimp]: 6 kV gemäß IEC 60947
• Überspannungskategorie / Verschmutzungsgrad: Kategorie III / Grad 3
• Mechanische Lebensdauer: 15 Millionen Schaltspiele
• Elektrische Lebensdauer: 1 Million Schaltspiele bei 32 A AC-1, Ue ≤440 V
• Maximale Schaltfrequenz: 3.600 Schaltspiele/h bei 60 °C
• Schaltzeiten: Schließzeit 12–22 ms; Öffnungszeit 4–19 ms
• Leistungsaufnahme pro Pol: 2,5 W (AC-1)
• Anschluss Leistungskreis: Schraubklemmen, Kabelquerschnitt 2,5–10 mm²
