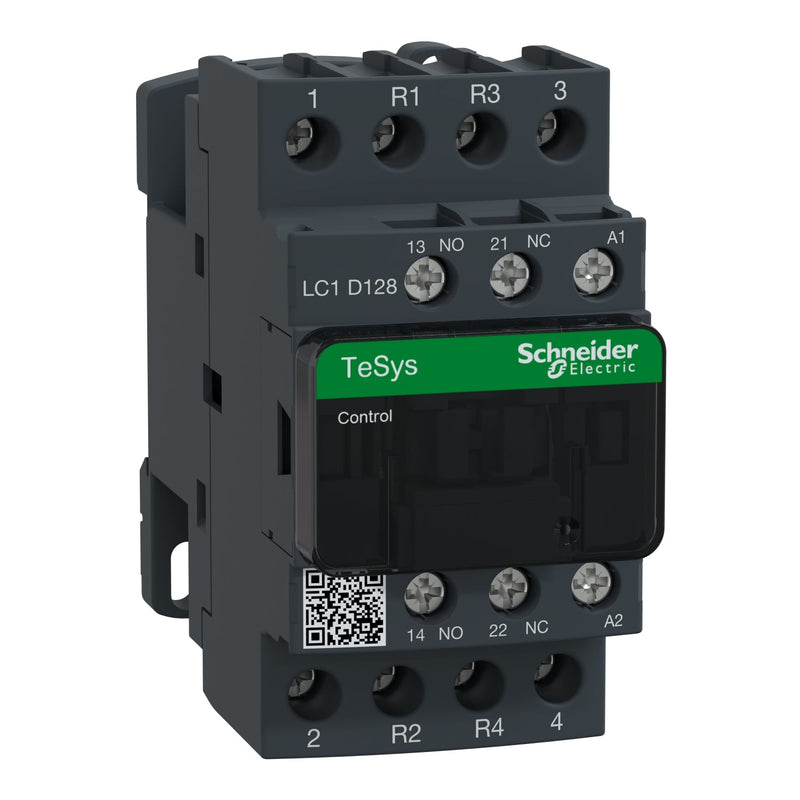

Schneider Electric LC1D128E7 LC1D Schütz 4-polig 25A 48VAC 2 Schließer + 2 Öffner

Der Schneider Electric LC1D128E7 ist ein 4-poliger (2 Schließer + 2 Öffner) Schütz der Serie TeSys D, ausgelegt für das Schalten von ohmschen Lasten der Kategorie AC-1. Er wird von einer 48 V AC Spule gesteuert und ist geeignet für Stromkreise bis zu 690 V AC oder 300 V DC.

• Produktreihe: TeSys D (LC1D-Serie)
• Polanordnung: 4P — 2 Schließer + 2 Öffner
• Verwendungskategorie: AC-1 (ohmsche Last)
• Bemessungsbetriebsstrom [Ie]: 25 A bei ≤ 440 V AC, AC-1 (unter 60 °C)
• Steuerspannung der Spule [Uc]: 48 V AC 50/60 Hz
• Versorgungsspannung [Ue]: ≤ 690 V AC (25–400 Hz) / ≤ 300 V DC
• Bemessungsisolationsspannung [Ui]: 690 V gemäß IEC 60947-4-1; 600 V UL- und CSA-zertifiziert
• Stoßspannungsfestigkeit [Uimp]: 6 kV gemäß IEC 60947
• Mechanische Lebensdauer: 15 Millionen Schaltspiele
• Elektrische Lebensdauer: 0,8 Millionen Schaltspiele bei 25 A AC-1, Ue ≤ 440 V
• Schaltzeiten: Schließen 12–22 ms; Öffnen 4–19 ms
• Maximale Schaltfrequenz: 3.600 Zyklen/h bei 60 °C
• Leistungsaufnahme pro Pol: 1,56 W (AC-1)
• Spulenleistung: Einschaltstrom 70 VA / Haltestrom 7–7,5 VA bei 50/60 Hz
