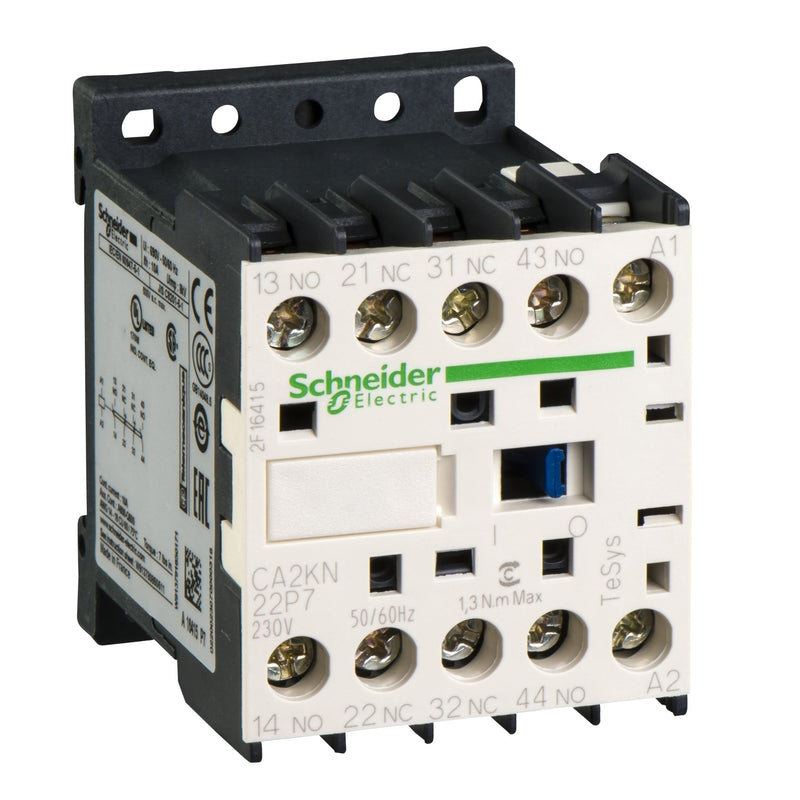

Schneider Electric CA2KN22P7 TeSys K Steuerrelais 2 Schließer + 2 Öffner, 230 V AC

Der Schneider Electric CA2KN22P7 ist ein TeSys K Hilfsschütz mit einer Kontaktanordnung von 2 Schließern + 2 Öffnern und einer Spulenspannung von 230 V AC, ausgelegt für den Einsatz in Steuerstromkreisen mit bis zu 690 V AC.

• Kontaktanordnung: 2 Schließer + 2 Öffner
• Spulenspannung: 230 V AC, 50/60 Hz
• Bemessungsbetriebs-Spannung [Ue]: ≤690 V, ≤400 Hz
• Bemessungs-Isolationsspannung [Ui]: 690 V (IEC 60947 / BS 5424); 750 V (VDE 0110 Gruppe C); 600 V (CSA C22.2 Nr. 14)
• Thermischer Strom [Ith]: 10 A bei 50 °C; zugehörige Sicherung: 10 A gG (IEC 60947, VDE 0660)
• Verwendungskategorien: AC-15, DC-13
• Montage: Hutschiene oder Schalttafelplatte
• Anschluss: Schraubklemmen; 1,5–4 mm² Massivleiter oder 0,34–4 mm² flexible Leiter; Anziehdrehmoment 1,3 N·m
• Schaltzeiten: Schließer Schalt-/Trennzeit 10–20 ms; Öffner Öffnungszeit 5–15 ms, Schließzeit 15–25 ms
• Mechanische Lebensdauer: 10 Millionen Schaltzyklen; maximale Schalthäufigkeit 10.000 Zyklen/h
• Spulenleistung: Einschaltstrom 30 VA, Halteleistung 4,5 VA (bei 20 °C); Wärmeabgabe 1,3 W
• Umgebungstemperatur: Betrieb −25 bis +50 °C; Lagerung −50 bis +80 °C; maximale Einsatzhöhe 2.000 m ohne Leistungsabfall
• Normen: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1; Zertifizierungen: CE, EAC, UKCA, CCC, CB Scheme; Schutzart: IP2x
• Abmessungen (H × B × T): 58 × 45 × 57 mm; Gewicht: 0,18 kg
