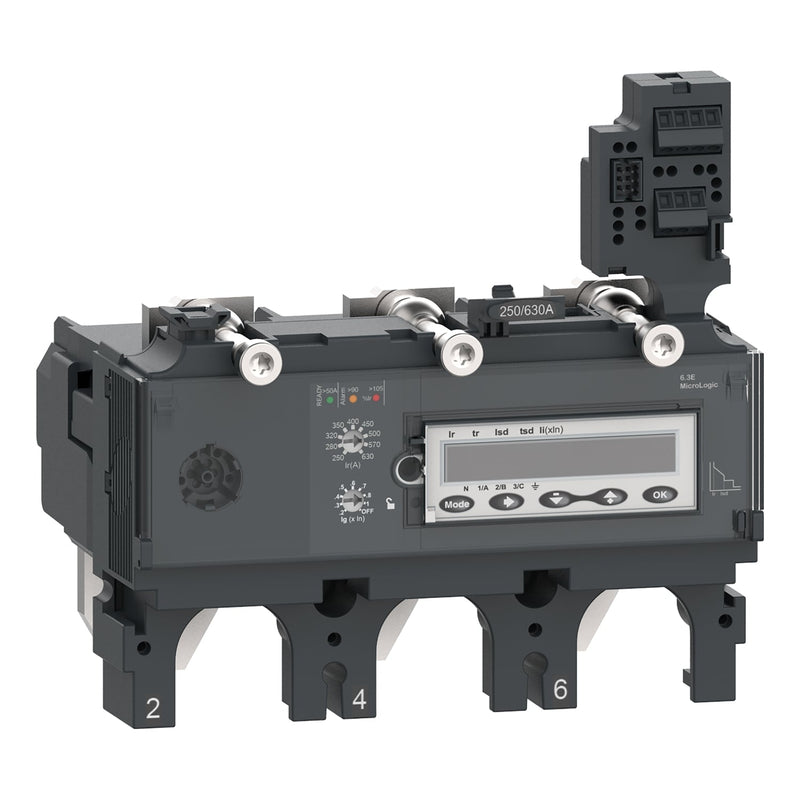

Schneider Electric C6336M500 MicroLogic 6.3 EM Auslöseeinheit für NSX630 3P 500A

Die Schneider Electric MicroLogic 6.3 E-M (C6336M500) ist eine elektronische Auslöseeinheit für den Leistungsschalter ComPacT NSX630, ausgelegt auf 500 A und speziell für Motoranwendungen konzipiert. Sie bietet LSIG-Schutz kombiniert mit Energieerfassung auf Multimeter-Niveau und einem LCD-Display.

• Name der Auslöseeinheit: MicroLogic 6.3 E-M
• Kompatibler Leistungsschalter: ComPacT NSX630 (neue Generation)
• Anwendung & Pole: Motor; 3P
• Auslöseeinheit Nennstrom: 500 A bei 65 °C
• Nennspannung [Ue]: 690 V AC, 50/60 Hz
• Schutzfunktionen (LSIG): L – Langzeitüberlast; S – Kurzzeit-Kurzschluss mit fester Verzögerung; I – Sofort-Kurzschluss; G – Erdschluss
• Langzeit-Auslösestrombereich [Ir]: 250–500 A (einstellbar)
• Kurzzeit-Auslösestrom [Isd]: 5–13 × Ir, 9 einstellbare Stufen; oder fest auf 6.500 A
• Erdschluss-Zeitverzögerung [tg]: 0–0,4 s (einstellbar)
• Zusätzlicher Motorschutz: Unwuchtstrom, verlängerte Anlaufzeit, blockierter Rotor, Unterlast; Motorklassen 5, 10, 20, 30
• Thermischer Speicher: 20 Minuten vor und nach Auslösung
• Messung & Anzeige: LCD-Display mit Multimeter-Funktion; Energieerfassung, Netzqualität, Leistungsanforderungen, max./min. aufgezeichnete Werte, zeitgestempeltes Ereignisprotokoll, Wartungsanzeigen
• Zone Selective Interlocking (ZSI): Inklusive
• Normen & Schutzart: EN/IEC 60947-2; IP40 gemäß IEC 60529; Klasse II; Verschmutzungsgrad 3 gemäß IEC 60947-1; Betriebstemperatur −25 bis 70 °C
