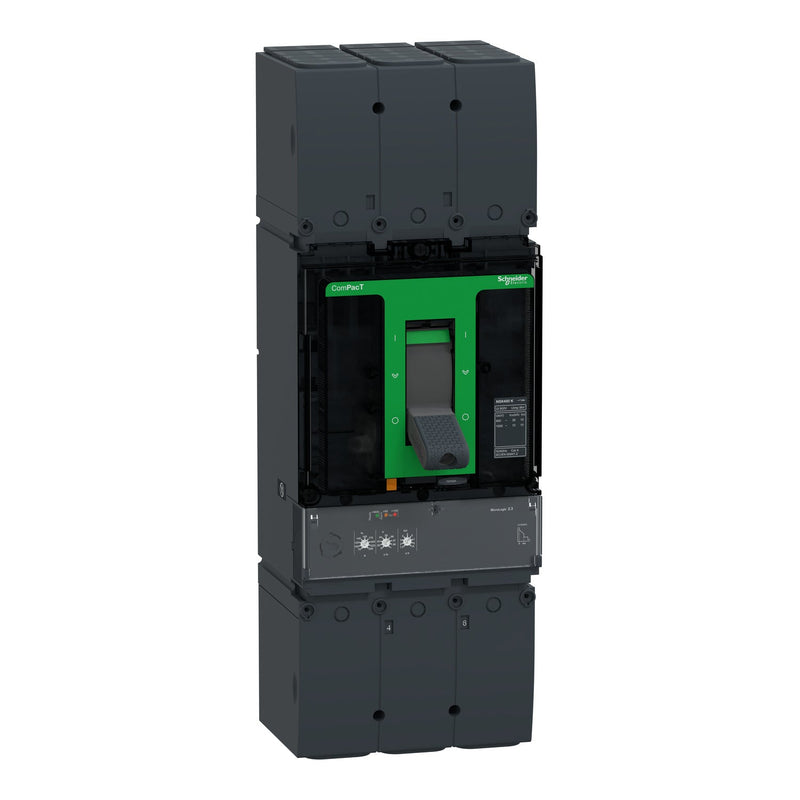

Schneider Electric C40K32D250 ComPacT NSX400K MCCB 3P 250A MicroLogic 2.3

Der Schneider Electric C40K32D250 ist ein 3-poliger, fest montierter ComPacT NSX400K Leistungsschalter mit einem Nennstrom von 250 A bei 40 °C, ausgelegt für Wechselstromnetze mit 800–1000 V AC. Er ist mit einer Micrologic 2.3 elektronischen Auslöseeinheit ausgestattet, die Langzeitüberlastschutz, Kurzzeit-Kurzschlussschutz mit fester Verzögerung sowie sofortigen Kurzschlussschutz bietet, entspricht der EN/IEC 60947-2 und ist für Sonderanwendungen geeignet.

• Nennstrom [In]: 250 A bei 40 °C
• Nennspannung [Ue]: 800–1000 V AC, 50/60 Hz
• Polzahl: 3P
• Schaltvermögen [Icu]: 36 kA bei 800 V AC; 10 kA bei 1000 V AC (IEC 60947-2)
• Schaltvermögen im Dienst [Ics]: 10 kA bei 800 V AC; 10 kA bei 1000 V AC (IEC 60947-2)
• Auslöseeinheit: Micrologic 2.3 elektronisch, LSoI-Funktion (Langzeitüberlast, Kurzzeitverzögerung mit fester Verzögerung, sofortiger Kurzschluss)
• Langzeit-Auslösung [Ir]: Einstellbar, 70–250 A, 9 Stufen
• Kurzzeit-Auslösung [Isd]: Einstellbar, 1,5–10 × Ir, 9 Stufen; fester Schwellenwert 3000 A
• Thermischer Speicher: 20 Minuten vor und nach Auslösung
• Nennisolationsspannung [Ui]: 1000 V AC; Nennstoßspannungsfestigkeit [Uimp]: 8 kV
• Lebensdauer: 15.000 mechanische Schaltzyklen; 1.000 elektrische Zyklen bei 1000 V In
• Normen & Zertifizierungen: EN/IEC 60947-2; CE; CCC; Klasse II; Verschmutzungsgrad 3 gemäß IEC 60664-1
• Schutzart: IP40 (IEC 60529); IK07 (IEC 62262); Betriebstemperatur −25 bis +70 °C
• Abmessungen (B × H × T): 140 × 255 × 110 mm; Gewicht: 6,05 kg
