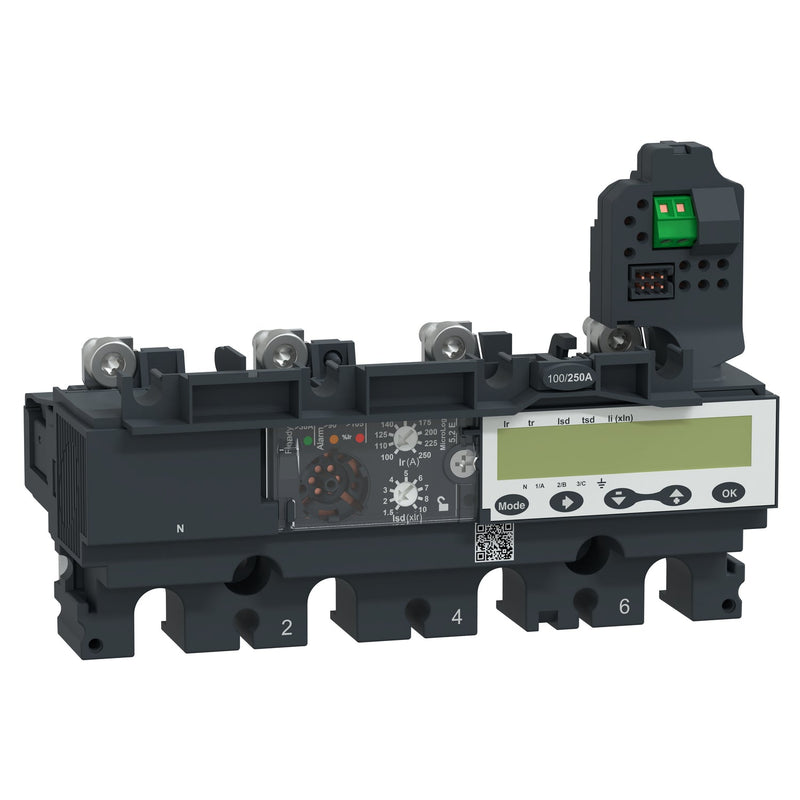

Schneider Electric C2545E250 MicroLogic 5.2 E Auslöseeinheit NSX 250 250A 4P

Die Schneider Electric C2545E250 ist eine MicroLogic 5.2 E elektronische Auslöseeinheit für ComPacT NSX250 Leistungsschalter der neuen Generation, die LSI-Schutz mit integrierter Energiemessung für Energieverteilungsanwendungen bietet.

• Name der Auslöseeinheit: MicroLogic 5.2 E
• Kompatibler Leistungsschalter: ComPacT NSX250 (neue Generation)
• Nennstrom: 250 A bei 40 °C
• Polzahl: 4P (geschützte Pole: 3d + N/2, 4d, 3D + OSN oder 3d; Neutralleiterposition: links)
• Nennspannung [Ue]: 690 V AC, 50/60 Hz
• Schutzfunktion: LSI — Langzeitüberlast (L), Kurzzeit-Kurzschluss (S), Sofort-Kurzschluss (I)
• Langzeit-Auslösung [Ir]: 100–250 A, 9 einstellbare Stufen; Verzögerung 15–400 s bei 1,5 × Ir, 0,5–16 s bei 6 × Ir, 0,35–11 s bei 7,2 × Ir
• Kurzzeit-Auslösung [Isd]: 1,5–10 × Ir, 9 einstellbare Stufen; Verzögerung 0–0,4 s (I²t aus) oder 0,1–0,4 s (I²t ein)
• Sofort-Auslösung [Ii]: 1,5–12 × In, einstellbar oder Aus
• Thermischer Speicher: 20 Minuten vor und nach Auslösung
• Zonenselektive Verriegelung (ZSI): enthalten
• Anzeige: LCD mit Multimeter-Messung; Daten umfassen Energiemessung, Netzqualität, Leistungsanforderungen, Max/Min-Aufzeichnungen und zeitgestempelte Ereignishistorie
• Lokale Signalisierung: blinkende grüne LED (Gerät betriebsbereit), orange LED (Überlast bei 90 % Ir), rote LED (Überlast bei 105 % Ir)
• Normen: EN/IEC 60947-2; IP40 gemäß IEC 60529; Betriebstemperatur −25 bis 70 °C; Lagertemperatur −40 bis 85 °C
