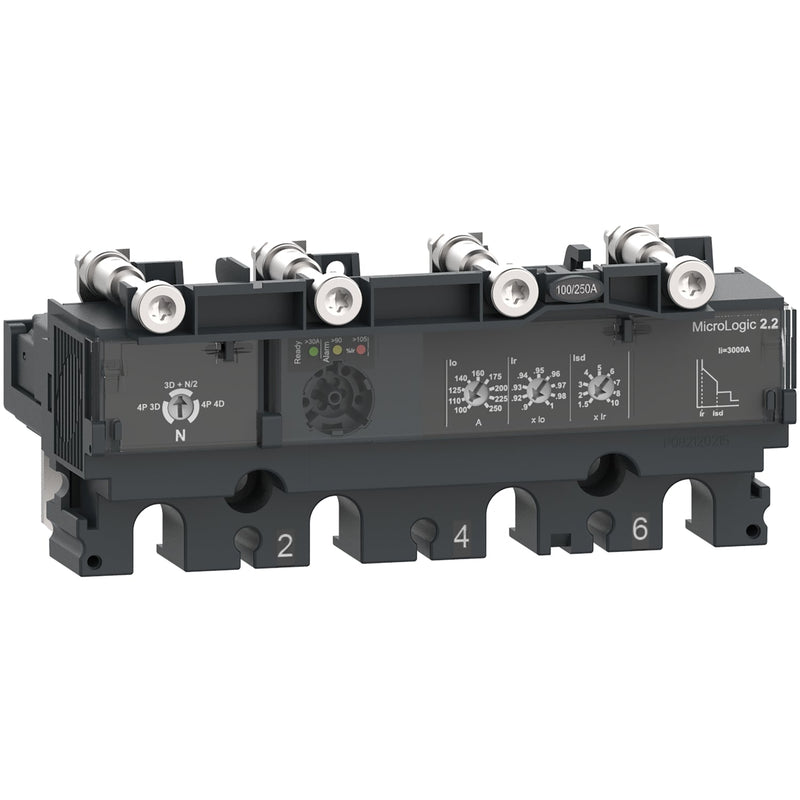

Schneider Electric C1042D100 MicroLogic 2.2 Auslöseeinheit für NSX100/160/250 4P 100A

Die Schneider Electric C1042D100 ist eine elektronische Auslöseeinheit MicroLogic 2.2, die für den Einsatz mit Leistungsschaltern ComPact NSX100, NSX160 und NSX250 (neue Generation) in einer 4-poligen Konfiguration entwickelt wurde. Sie ist ausgelegt für 100 A bei 40 °C und bietet LSoI-Schutz für AC-Stromverteilungsanwendungen bis 690 V.

• Auslöseeinheit: MicroLogic 2.2, elektronische Technologie
• Kompatible Leistungsschalter: ComPact NSX100, NSX160, NSX250 (neue Generation)
• Polzahl: 4P; Neutralleiterposition: links
• Bemessung: 100 A bei 40 °C; Bemessungsspannung [Ue] 690 V AC, 50/60 Hz
• Schutzfunktion: LSoI — Langzeitüberlast (L), Kurzzeit-Kurzschluss mit fester Verzögerung (So), Instantan-Kurzschluss (I)
• Langzeit-Auslösestrom [Ir]: Einstellbar, 9 Stufen, Bereich 40–100 A
• Langzeit-Verzögerung [tr]: 400 s bei 1,5 × Ir; 16 s bei 6 × Ir; 11 s bei 7,2 × Ir
• Kurzzeit-Auslösestrom [Isd]: 1,5–10 × Ir
• Instantan-Auslösestrom [Ii]: 1500 A, fest
• Neutralleiter-Schutz: 0,5 × Ir (3d + N/2); 1 × Ir (4d); kein Schutz (3d)
• Thermisches Gedächtnis: 20 Minuten vor und nach Auslösung
• Lokale Signalisierung: Grüne LED (Gerät betriebsbereit, blinkend); orange LED bei 90 % Ir (Überlastwarnung); rote LED bei 105 % Ir (Überlast)
• Normen: EN/IEC 60947-2; IP40 gemäß IEC 60529; Verschmutzungsgrad 3 gemäß IEC 60947-1
• Betriebstemperatur: −25 bis 70 °C; Lagerung: −50 bis 85 °C
