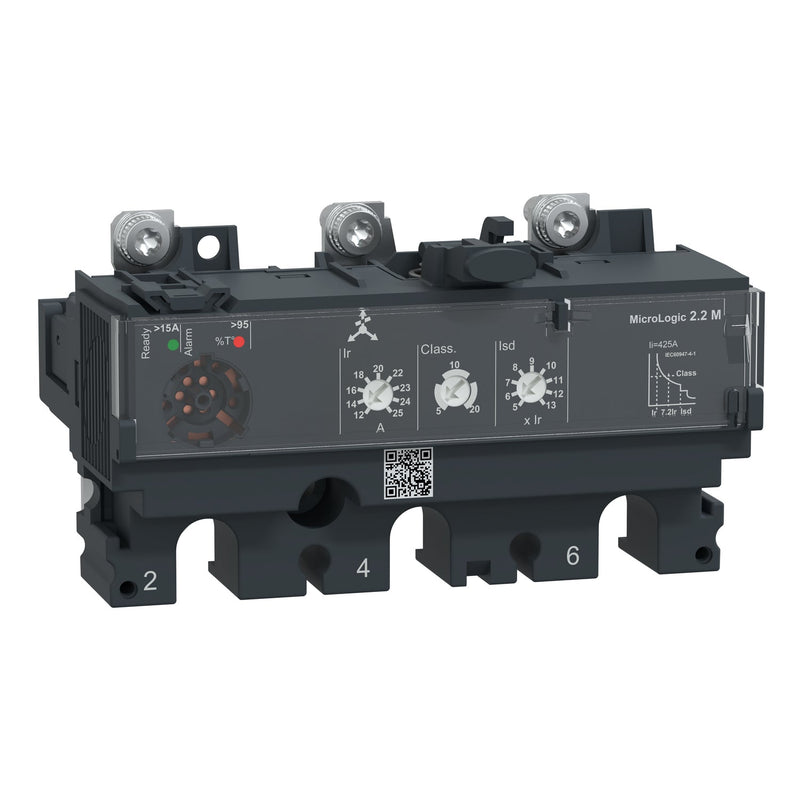

Schneider Electric C1032M025 MicroLogic 2.2 M Auslöseeinheit NSX 100/160/250

Die Schneider Electric C1032M025 ist eine elektronische MicroLogic 2.2 M Auslöseeinheit für ComPacT NSX100, NSX160 und NSX250 Leistungsschalter der neuen Generation. Sie ist für Motorschutzanwendungen vorgesehen und bietet LSoI-Schutzfunktionen in einer 3-poligen Konfiguration.

• Name der Auslöseeinheit: MicroLogic 2.2 M
• Technologie: Elektronisch
• Kompatible Leistungsschalter: ComPacT NSX100, NSX160, NSX250 (neue Generation); feste Montage
• Anwendung: Motorschutz, 3-polig (3P)
• Schutzfunktionen (LSoI): L – Langzeitüberlast; So – Kurzzeit-Kurzschluss mit fester Verzögerung; I – Sofort-Kurzschluss
• Bemessungsstrom der Auslöseeinheit: 25 A bei 65 °C
• Bemessungsspannung [Ue]: 690 V AC, 50/60 Hz
• Langzeit-Auslösestrom [Ir]: Einstellbar, 9 Stufen, 12–25 A
• Kurzzeit-Auslösestrom [Isd]: Einstellbar, 9 Stufen, 5–13 × Ir; fester Wert 425 A
• Motorklassen: Klasse 5, 10 und 20
• Zusätzlicher Motorschutz: Phasenasymmetrie-Erkennung
• Thermischer Speicher: 20 Minuten vor und nach Auslösung
• Lokale Signalisierung: Blinkende grüne LED (Gerät betriebsbereit); rote LED bei 95 % Ith (Temperatur über Sollwert)
• Normen & Umgebungsanforderungen: EN/IEC 60947-2; Verschmutzungsgrad 3 gemäß IEC 60947-1; IP40 gemäß IEC 60529; Betrieb –25 bis +70 °C; Lagerung –50 bis +85 °C
