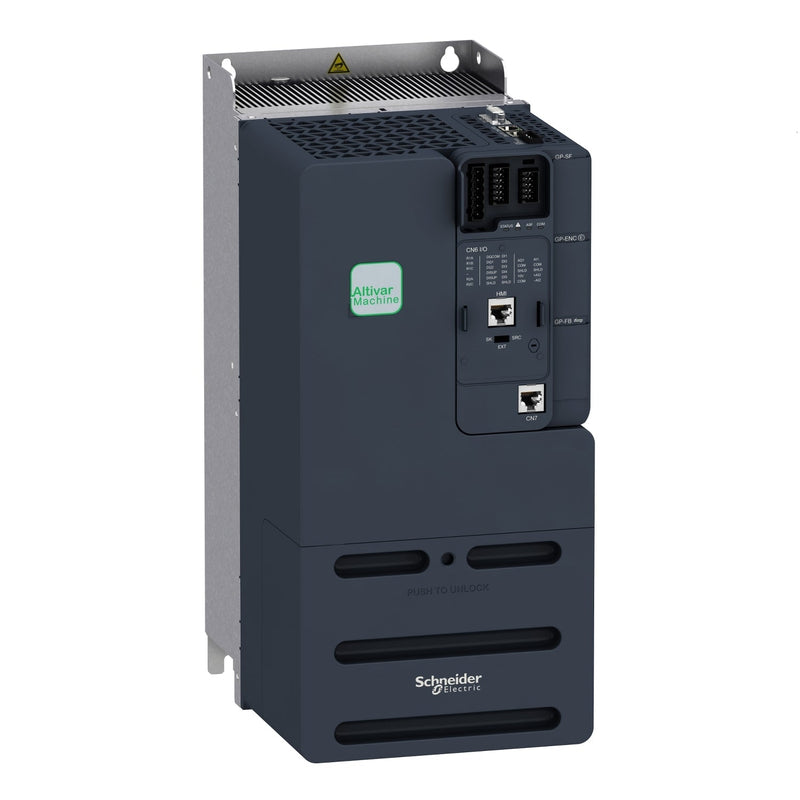

Schneider Electric ATV340U55N4E Frequenzumrichter 5,5 kW 400 V 3P Ethernet

Der Schneider Electric ATV340U55N4E ist ein Frequenzumrichter aus der Altivar Machine ATV340 Serie, ausgelegt auf 5,5 kW für Schwerlastanwendungen und 7,5 kW für Normalbetrieb, konzipiert für den Maschineneinsatz und Schaltschrankmontage. Er arbeitet mit einer dreiphasigen Versorgungsspannung von 380–480 V AC und verfügt über integrierte Ethernet/IP-, Modbus TCP- und Modbus RTU-Kommunikation.

• Motorleistung: 5,5 kW / 7 PS (Schwerlast); 7,5 kW / 10 PS (Normalbetrieb)
• Versorgungsspannung: 380–480 V AC (−15 % / +10 %), dreiphasig, 50/60 Hz ±5 %
• Bemessungs-Ausgangsstrom: 12,7 A
• Kommunikationsprotokolle: Ethernet/IP, Modbus TCP, Modbus RTU Slave über 2-Draht RS-485 (3 × RJ45); Baudraten 4,8–38,4 kbit/s, Adressen 1–247
• EMV-Filter: Integrierte Klasse C3
• Schutzart: IP20; Verschmutzungsgrad 2 gemäß IEC 61800-5-1
• Digitale Eingänge: 5 × 24 V DC mit Safe Torque Off-Funktion (3,5 kΩ Impedanz); einer als Impulseingang bis 30 kHz konfigurierbar
• Digitale Ausgänge: 2 × programmierbar (DQ1, DQ2), 30 V DC, 100 mA
• Analoge Eingänge: 2 — AI1: 0–10 V DC (31,5 kΩ) oder 0–20 mA (250 Ω), 12 Bit, auch konfigurierbar für Temperatur-/Wasserstandssensor; AI2: ±10 V DC (31,5 kΩ), 12 Bit
• Analoger Ausgang: 1 × AQ1, konfigurierbar 0–10 V DC (470 Ω) oder 0–20 mA (500 Ω), 10 Bit Auflösung
• Relaisausgänge: 2 Relais; R1C: 3 A bei 250 V AC / 2 A induktiv; R2C: 5 A bei 250 V AC / 2 A induktiv; elektrische Lebensdauer 100.000 Schaltzyklen
• Schaltfrequenz: 2–16 kHz einstellbar (7–16 kHz mit Leistungsreduzierung); Nennwert 4 kHz
• Voreingestellte Drehzahlen: 16 vordefinierte Drehzahlstufen; Anfahr-/Abbremsrampen 0,01–9.999 s, linear, S-Kurve oder U-Kurve
• Motorsteuerungsprofile: Optimales Drehmoment, konstantes Drehmoment und variables Drehmoment (Asynchronmotoren); Unterstützung für Permanentmagnet- und Reluktanzmotoren (Synchronmotoren); Vier-Quadranten-Betrieb
