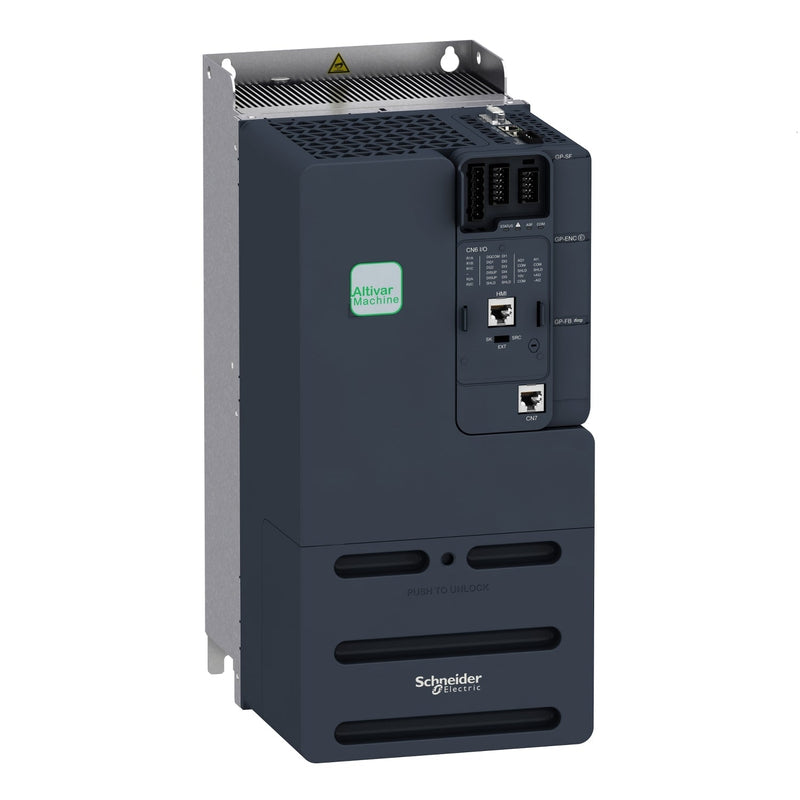

Schneider Electric ATV340U22N4 Altivar 340 Frequenzumrichter 2,2 kW Heavy Duty 400 V 3-phasig

Der Schneider Electric ATV340U22N4 ist ein Frequenzumrichter aus der Altivar Machine ATV340 Serie, ausgelegt auf 2,2 kW für Schwerlastanwendungen und 3 kW für Normalbetrieb bei einer 380–480 V Drehstromversorgung. Er ist für Maschinenanwendungen vorgesehen und wird in der Standardausführung zur Gehäusemontage geliefert, mit integriertem EMC-Filter der Klasse C3 und eingebauter Modbus RTU Kommunikation.

• Motorleistung: 2,2 kW (Schwerlast) / 3 kW (Normalbetrieb); 3 PS (beide Nennwerte)
• Versorgungsspannung: 380–480 V AC, Drehstrom, −15 % / +10 %
• Versorgungsfrequenz: 50–60 Hz ±5 %
• Nenn-Ausgangsstrom: 5,6 A
• EMV-Filter: Integrierter Filter Klasse C3
• Schutzart: IP20; Verschmutzungsgrad 2 (IEC 61800-5-1)
• Digitale Eingänge: 5 × 24 V DC (DI1–DI5), Safe Torque Off-fähig; PTI-Impulseingang 0–30 kHz, Impedanz 3,5 kΩ; 16 voreingestellte Geschwindigkeiten
• Digitale Ausgänge: 2 × programmierbar (DQ1, DQ2), 30 V DC / 100 mA
• Analoge Eingänge: 2 — AI1: 0–20 mA (250 Ω) oder 0–10 V DC (31,5 kΩ), 12 Bit, softwareseitig wählbar, unterstützt auch Temperatur- oder Wasserstandssensoren; AI2: ±10 V DC (31,5 kΩ), 12 Bit
• Analoger Ausgang (AQ1): 0–10 V DC (470 Ω) oder 0–20 mA (500 Ω), 10 Bit Auflösung
• Relaisausgänge: 2 Relais — R1C: 3 A / 250 V AC ohmsche Last, 2 A / 250 V AC induktive Last; R2C: 5 A / 250 V AC ohmsche Last, 2 A / 250 V AC induktive Last; jeweils 100.000 elektrische Schaltzyklen
• Kommunikation: Eingebauter Modbus RTU Slave über RS-485 (RJ45-Stecker), 4,8–38,4 kbit/s, Adressen 1–247; optionale Module für Profibus DP V1, Profinet, DeviceNet, CANopen, EtherCAT
• Motorsteuerungsprofile: Konstantmoment, optimales Moment, variables Moment (asynchron); Permanentmagnetmotor und Reluktanzmotor (synchron); 4-Quadranten-Betrieb unterstützt
• Ausgangsfrequenz und Schaltfrequenz: Maximale Ausgangsfrequenz 599 Hz; Schaltfrequenz 2–16 kHz einstellbar; Anfahr-/Abfahrtsrampen 0,01–9.999 s, linear einstellbar mit S-Kurve, U-Kurve oder benutzerdefiniertem Profil
