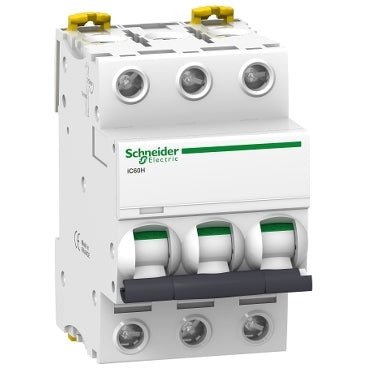

Schneider Electric A9F83332 iC60H Leitungsschutzschalter 3-polig 32A B-Charakteristik

Der Schneider Electric A9F83332 ist ein 3-poliger, 32 A Miniatur-Leistungsschalter aus der Acti 9 iC60H Reihe, entwickelt für die elektrische Energieverteilung in AC- und DC-Netzen. Er bietet thermomagnetischen Überlast- und Kurzschlussschutz mit einer B-Auslösecharakteristik und ist gemäß EN/IEC 60898-1 und EN/IEC 60947-2 als Trenner zugelassen.

• Polzahl: 3P (3 geschützte Pole)
• Nennstrom (In): 32 A
• Auslösecharakteristik: B; Überstromschutzgrenze 4 × In ±20 %
• Schutztechnologie: Thermomagnetisch
• Netzart: AC und DC, 50/60 Hz
• Schaltvermögen (Icn): 10.000 A bei 400 V AC 50/60 Hz (EN/IEC 60898-1)
• Ultimatives Schaltvermögen (Icu): 30 kA bei 220–240 V AC; 15 kA bei 380–415 V AC; 10 kA bei 440 V AC; 42 kA bei 12–133 V AC; 15 kA bei ≤180 V DC (EN/IEC 60947-2)
• Nennisolationsspannung (Ui): 500 V AC 50/60 Hz (EN/IEC 60947-2)
• Nennstoßspannungsfestigkeit (Uimp): 6 kV (EN/IEC 60947-2)
• Normen und Verwendungsart: IEC 60898-1, EN 60898-1, IEC 60947-2, EN 60947-2; Verwendungsart A; Begrenzungsklasse 3
• Montage: DIN-Schiene, fest; kompatibel mit oberem oder unterem Sammelschienen-Verteilerblock; 6 Reihen mit 9 mm Rastermaß
• Anschlusskapazität: 1–35 mm² starr oder 1–25 mm² flexibel (einzelner Anschlussblock, oben oder unten); Abisolierlänge 14 mm; Anziehmoment 3,5 N·m
• Gehäuseschutz: IP20 (IEC/EN 60529)
• Abmessungen (H × B × T): 85 × 54 × 78,5 mm; Gewicht 0,375 kg; Farbe weiß; mechanische Lebensdauer 20.000 Zyklen; elektrische Lebensdauer 10.000 Zyklen
