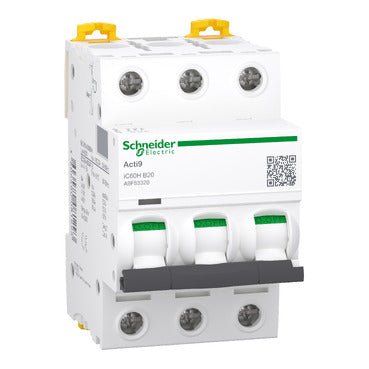

Schneider Electric A9F83320 iC60H Leitungsschutzschalter 3-polig 20A B-Charakteristik

Der Schneider Electric Acti 9 iC60H (A9F83320) ist ein 3-poliger thermomagnetischer Leitungsschutzschalter mit einem Nennstrom von 20 A und einer Auslösecharakteristik B, ausgelegt für die elektrische Energieverteilung in Wechsel- und Gleichstromnetzen.

• Nennstrom (In): 20 A
• Polzahl: 3P, 3 geschützte Pole
• Auslösecharakteristik: B
• Schutztechnologie: Thermomagnetisch
• Schaltvermögen (Icn): 10.000 A bei 400 V AC 50/60 Hz (EN/IEC 60898-1)
• Schaltvermögen (Icu): 30 kA bei 220–240 V AC; 15 kA bei 380–415 V AC; 10 kA bei 440 V AC; 15 kA bei ≤180 V DC (EN/IEC 60947-2)
• Nennisolationsspannung (Ui): 500 V AC 50/60 Hz (EN/IEC 60947-2)
• Nennstoßspannungsfestigkeit (Uimp): 6 kV (EN/IEC 60947-2)
• Begrenzungsklasse: 3 (EN/IEC 60898-1)
• Kabelanschluss: 1–25 mm² starr / 1–16 mm² flexibel; Abisolierlänge 14 mm; Anziehmoment 2 N·m
• Montage: Hutschiene, fest; kompatibel mit Sammelschienenverteiler (oben oder unten)
• Schutzart: IP20 (EN/IEC 60529); Verschmutzungsgrad 2 (IEC 60068-1)
• Mechanische Lebensdauer: 20.000 Zyklen; elektrische Lebensdauer: 10.000 Zyklen
• Abmessungen: 85 × 54 × 78,5 mm (H × B × T); Gewicht 0,375 kg
