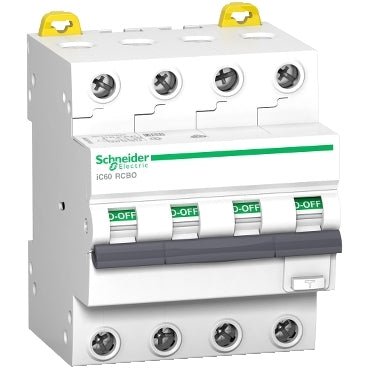

Schneider Electric A9D67416 IC60 Fehlerstrom-Schutzschalter mit Überstromschutz 4-polig C16A 30mA

Der Schneider Electric A9D67416 ist ein 4-poliger Fehlerstromschutzschalter mit Überstromschutz (RCBO) aus der Acti9 iC60 Reihe, ausgelegt für 16 A mit C-Auslösecharakteristik und 30 mA Typ A Fehlerstromschutz. Er ist für Abgangsverteilungsanwendungen in 380–415 V AC 50 Hz Netzwerken vorgesehen.

• Polzahl und Nennstrom: 4P, 16 A, C-Kennlinie; magnetischer Auslöseschwellenwert 5–10 × In
• Fehlerstromschutz: 30 mA, Typ A, sofortig, integriert, spannungsunabhängig
• Nennbetriebs-Spannung (Ue): 380–415 V AC, 50 Hz
• Schaltvermögen: 6.000 A Icn bei 380–415 V AC 50 Hz (EN/IEC 61009-2-1); 6 kA Icu (EN/IEC 60947-2); Begrenzungsklasse 1
• Nenn-Isolationsspannung (Ui): 500 V AC, 50 Hz
• Nenn-Impulsfestigkeit (Uimp): 4 kV; Stoßstrom 250 A (8/20 µs Impuls, EN/IEC 61009-2-1)
• Überspannungskategorie: III (IEC 60364); IP40 im Verteilerschrank / IP20 (IEC 60529)
• Montage: Aufsteckbar, DIN-Schiene; 9 mm Anschlussabstand zwischen den Polen; kompatibel mit Sammelschienen oben oder unten
• Anschlüsse: Tunnelklemme, oben oder unten — 1–35 mm² starr, 1–25 mm² flexibel, 1–25 mm² flexibel mit Aderendhülse; Abisolierlänge 12 mm; Anziehdrehmoment 2 N·m
• Abmessungen (H × B × T): 86 × 72 × 78 mm; Gewicht 423 g; Farbe weiß
• Betriebstemperatur: −25 bis +60 °C; Lagerung −40 bis +70 °C; Tropenfestigkeit 95 % bei 55 °C
• Lebensdauer: 20.000 mechanische Zyklen; 10.000 elektrische Zyklen
• Normen: EN/IEC 61009-2-1, EN/IEC 60947-2
• Qualitätszertifikate: VDE, NF, IMQ, KEMA-KEUR
