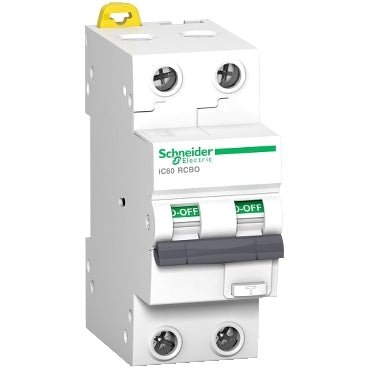

Schneider Electric A9D27210 iC60 RCBO 2P C10A, 30mA

Der Schneider Electric A9D27210 ist ein 2-poliger, 10 A, C-Charakteristik RCBO aus der Acti9 iC60 Reihe, ausgelegt für 220–240 V AC 50 Hz Verteilungssysteme und als Abgangsgerät konfiguriert. Er kombiniert thermisch-magnetischen Überstromschutz mit integriertem Typ A-SI (Super Immunised) Fehlerstromschutz mit 30 mA Empfindlichkeit.

• Nennstrom: 10 A, C-Charakteristik, thermisch-magnetische Auslösung
• Polzahl: 2P, 2 geschützte Pole
• Fehlerstromempfindlichkeit: 30 mA, Typ A-SI (Super Immunised), spannungsunabhängig, sofortig
• Nennbetriebs-Spannung: 220–240 V AC, 50 Hz
• Schaltvermögen: 10.000 A Icn (EN/IEC 61009-2-1) / 15 kA Icu (EN/IEC 60947-2) bei 220–240 V AC 50 Hz
• Nennbetriebs-Schaltvermögen: 7.500 A (75 % Icn) / 7,5 kA (50 % Icu) bei 220–240 V AC 50 Hz; Idm 6.000 A
• Begrenzungsklasse: 3 (EN/IEC 61009-2-1); magnetische Auslöseschwelle: 5–10 × In
• Nenn-Isolationsspannung: 500 V AC; Impulsfestigkeit: 4 kV; Stoßstrom: 3.000 A (8/20 µs)
• Montage: Aufsteckmontage, Hutschiene; Anschlussabstand 9 mm zwischen den Polen; Kamm-Schiene kompatibel oben oder unten (biconnect unten)
• Anschlüsse: Tunnelklemmen oben oder unten; 1–35 mm² starr / 1–25 mm² flexibel / 1–25 mm² flexibel mit Aderendhülse; Anziehmoment 2 N·m; Abisolierlänge 12 mm
• Schutzart: IP40 (Verteilerschrank), IP20 (IEC 60529); Überspannungskategorie III (IEC 60364)
• Betriebstemperatur: −25 bis 60 °C; Lagerung: −40 bis 70 °C; relative Luftfeuchtigkeit: 95 % bei 55 °C
• Mechanische Lebensdauer: 20.000 Schaltzyklen; elektrische Lebensdauer: 10.000 Schaltzyklen
• Qualitätszertifikate: NF, VDE, KEMA-KEUR, IMQ; Abmessungen (H × B × T): 86 × 36 × 78 mm; Gewicht: 273 g
