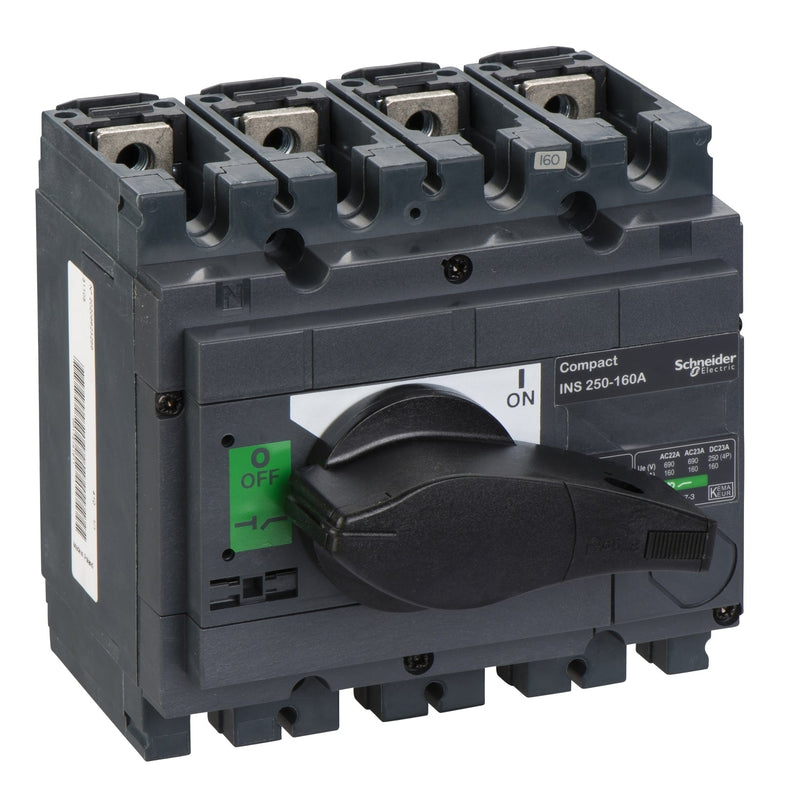

Schneider Electric 31105 Compact INS250-160 Lasttrennschalter 160A 4-polig

Der Schneider Electric 31105 ist ein kompakter INS250-160 4-poliger Lasttrennschalter mit einer Nennstromstärke von 160 A, der für Lasttrennung und Motorschaltaufgaben in Wechsel- und Gleichstromkreisen in industriellen und gewerblichen Elektroinstallationen ausgelegt ist.

• Nennstrom [ie]: 160 A — AC-22A und AC-23A bis 690 V AC 50/60 Hz; DC-22A und DC-23A bei 125 V DC (2 Pole in Reihe) / 250 V DC (4 Pole in Reihe)
• Nennbetriebs-Spannung [ue]: 690 V AC 50/60 Hz; 250 V DC
• Nenn-Isolationsspannung [ui]: 800 V AC 50/60 Hz
• Thermischer Strom [ith]: 160 A bei 60 °C
• Schaltvermögen [icm]: 30 kA eigenständig / 330 kA mit Schutz-Leistungsschalter, bei 690 V AC 50/60 Hz
• Kurzzeit-Stromfestigkeit [icw]: 1,8 kA / 30 s; 2,2 kA / 20 s; 4,9 kA / 3 s; 8,5 kA / 1 s (gemäß IEC 60947-3)
• Maximale Schaltleistung (AC-23): 45 kW bei 220/240 V; 75 kW bei 380/415 V; 90 kW bei 440–690 V; 110 kW bei 500/525 V
• Isolation und Anzeige: Geeignet für Isolation — Ja; Schaltstellung-Anzeige — Ja; sichtbares Trennen — Nein
• Bedienung und Montage: Direkt vorne Drehgriff (schwarz); feste Montage; DIN-Schiene oder Schalttafel
• Lebensdauer: Mechanisch 15.000 Zyklen; elektrisch 1.500 Zyklen (AC-22A/AC-23A bei 440–690 V AC; DC-22A/DC-23A bei 250 V DC, 4 Pole in Reihe)
• Abmessungen und Gewicht: H 136 mm × B 140 mm × T 96 mm; 2,2 kg
• Schutz und Umgebung: IP40 (IEC 60529); IK07 (EN 50102); Betrieb −25 bis +70 °C; Lagerung −50 bis +85 °C; Verschmutzungsgrad 3
• Normen: IEC 60947-3, IEC 60947-1
• Zertifizierungen: KEMA-KEUR, CCC
