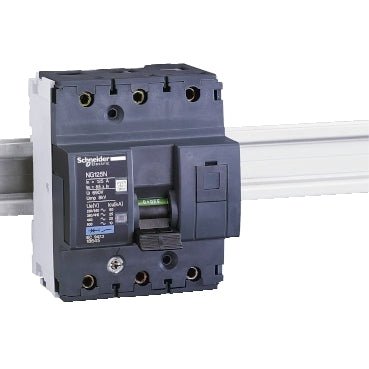

Schneider Electric 18669 NG125N Miniatur-Leistungsschalter 3P D80A, 25kA

Der Schneider Electric 18669 ist ein Acti 9 NG125N 3-poliger Leitungsschutzschalter (LS-Schalter) mit einem Nennstrom von 80 A (bei 40 °C) und einer D-Auslösecharakteristik, ausgelegt für die Stromverteilung in AC- und DC-Netzen gemäß EN/IEC 60947-2.

• Baureihe: Acti 9 NG125N
• Polzahl: 3P (3 geschützte Pole)
• Nennstrom (In): 80 A bei 40 °C
• Auslösecharakteristik: D
• Schutztechnologie: Thermomagnetisch
• Netzart: AC und DC
• Schaltvermögen (Icu): 50 kA bei 220–240 V AC; 25 kA bei 380–415 V AC; 20 kA bei 440 V AC; 10 kA bei 500 V AC; 20 kA bei ≤375 V DC (alle gemäß EN/IEC 60947-2)
• Nennisolationsspannung (Ui): 690 V AC 50/60 Hz gemäß EN/IEC 60947-2
• Nennstoßspannungsfestigkeit (Uimp): 8 kV gemäß EN/IEC 60947-2
• Verwendungsart: Kategorie A gemäß IEC 60947-2; geeignet für Trennfunktion gemäß IEC 60947-2
• Anschlussart: Tunnelklemmen 16–70 mm² massiv / 10–50 mm² flexibel; Abisolierlänge 20 mm; Anziehmoment 6 N·m
• Montage: 35 mm symmetrische Hutschiene, Klicksystem, vertikale Einbaulage
• Abmessungen (B × T × H): 81 × 81 × 103 mm; Gewicht 0,72 kg
• Schutzart: IP20 (IEC 60529), IK05 (EN/IEC 62262); Betriebstemperatur −30 bis +70 °C
