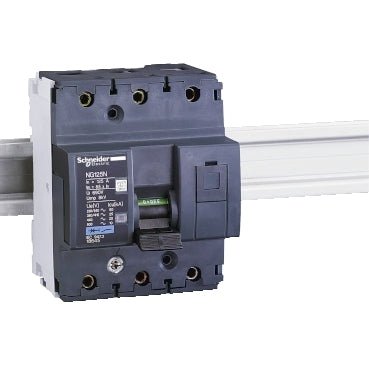

Schneider Electric 18643 NG125N Leistungsschalter 3P C100A, 25kA

Der Schneider Electric Acti 9 NG125N (Teilenummer 18643) ist ein 3-poliger 100 A thermomagnetischer Leistungsschutzschalter, der für die elektrische Energieverteilung in AC- und DC-Netzen vorgesehen ist.

• Produktfamilie: Acti 9 NG125; Gerätebezeichnung NG125N
• Polzahl: 3P (3 geschützte Pole); thermomagnetische Schutzeinheit; Auslösecharakteristik C
• Nennstrom [In]: 100 A bei 40 °C
• Nennspannung [Ue]: 220–240 V, 380–415 V, 440 V, 500 V AC (50/60 Hz); ≤375 V DC
• Schaltvermögen Icu (maximale Abschaltkapazität): 50 kA bei 220–240 V AC; 25 kA bei 380–415 V AC; 20 kA bei 440 V AC; 10 kA bei 500 V AC; 20 kA bei ≤375 V DC — jeweils gemäß EN/IEC 60947-2
• Schaltvermögen Ics (Bemessungs-Schaltvermögen): 37,5 kA bei 220–240 V AC; 18,75 kA bei 380–415 V AC; 15 kA bei 440 V AC; 7,5 kA bei 500 V AC; 20 kA bei ≤375 V DC — gemäß EN/IEC 60947-2
• Nennisolationsspannung [Ui]: 690 V AC 50/60 Hz; Bemessungsimpulsstoßspannung [Uimp]: 8 kV — gemäß EN/IEC 60947-2
• Verwendungskategorie: Kategorie A gemäß IEC 60947-2; geeignet als Trenner gemäß IEC 60947-2
• Montage: 35 mm symmetrische Hutschiene, Aufstecksystem; vertikale Griffposition
• Anschlussterminals: Tunneltyp — 16–70 mm² starr / 10–50 mm² flexibel; Abisolierlänge 20 mm; Anziehmoment 6 N·m
• Gehäuseschutz: IP20 gemäß IEC 60529; IK05 gemäß EN/IEC 62262
• Abmessungen: 103 mm (H) × 81 mm (B) × 81 mm (T); Gewicht 0,72 kg
• Lebensdauer: 20.000 mechanische Zyklen; 5.000 elektrische Zyklen
• Verriegelung: Verriegelbarer Griff mit integrierter Verriegelungsmöglichkeit
