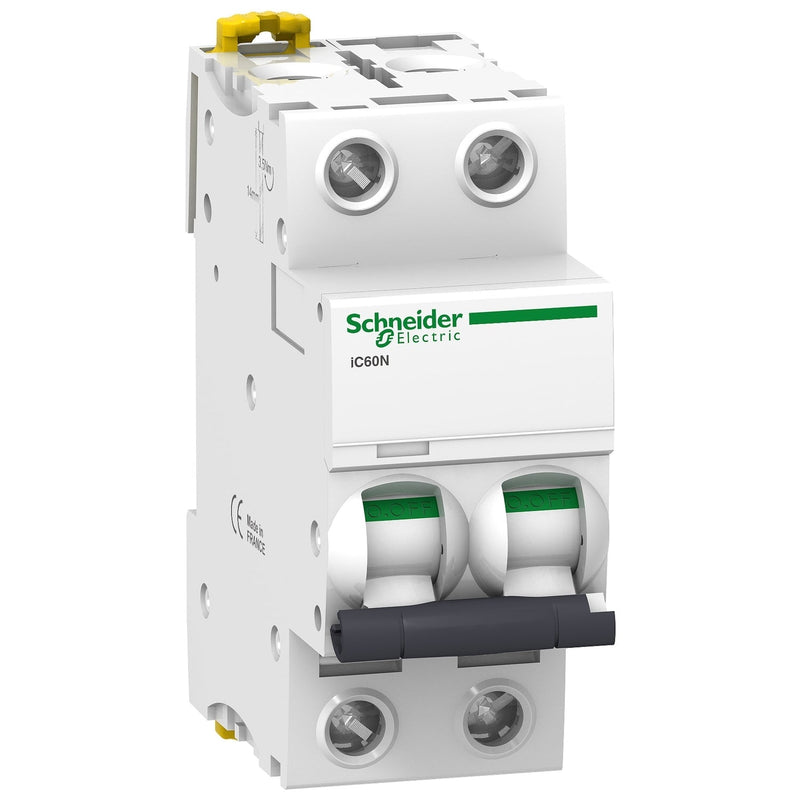

Schneider A9F73210 Acti9 iC60N Leitungsschutzschalter 2-polig 10 A B-Kurve 10kA

Der Schneider Electric A9F73210 ist ein 2-poliger Leitungsschutzschalter (MCB) aus der Acti 9 iC60N Reihe, ausgelegt auf 10 A mit einer B-Auslösecharakteristik für die elektrische Energieverteilung. Ausgestattet mit thermomagnetischer Schutztechnologie bietet er eine Schaltleistung von 10 kA Icu bei 380-415 V AC gemäß IEC 60947-2 und ist für AC- und DC-Netztypen geeignet.

Technische Daten:

• Handelsbezeichnung: A9F73210
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: Acti 9 iC60
• Produkttyp: Leitungsschutzschalter (MCB)
• Kurzbezeichnung: iC60N
• Anzahl der Pole: 2P - geschützte Pole: 2
• Nennstrom: 10 A
• Netztyp: AC / DC
• Auslösecharakteristik: B
• Schutztechnologie: Thermomagnetisch
• Schaltvermögen (Icn): 6000 A bei 400 V AC 50/60 Hz gemäß EN/IEC 60898-1
• Schaltvermögen (Icu): 10 kA bei 380-415 V AC / 20 kA bei 220-240 V AC / 10 kA bei 72-125 V DC gemäß EN/IEC 60947-2
• Begrenzungsklasse: 3 gemäß EN/IEC 60898-1
• Nennisolationsspannung (Ui): 500 V AC 50/60 Hz
• Nennstoßspannungsfestigkeit (Uimp): 6 kV
• Überstromschutzgrenze: 4 x In +/- 20%
• Montage: Hutschiene, fest
• Abmessungen (BxHxT): 36 x 85 x 78,5 mm
• Gewicht: 0,25 kg
• Schutzart: IP20 gemäß IEC/EN 60529
• Überspannungskategorie: IV
• Verschmutzungsgrad: 3
• Betriebstemperatur: -35 bis 70°C
• Anschluss: 1-25 mm² starr / 1-16 mm² flexibel, Anziehdrehmoment 2 N·m
• Mechanische Lebensdauer: 20.000 Zyklen - elektrische Lebensdauer: 10.000 Zyklen

Merkmale und Vorteile:

• Thermomagnetischer Schutz an beiden Polen für zuverlässigen Überlast- und Kurzschlussschutz
• B-Auslösecharakteristik für Stromkreise mit niedrigen Einschaltströmen
• Kompatibel mit oberen oder unteren Sammelschienen-Verteilerschienen
• Auslöseanzeige für schnelle lokale Fehlererkennung
• Großer Betriebstemperaturbereich von -35 bis 70°C
• Geeignet für AC- und DC-Netze

Anwendungen:

• Endverteilerschränke in Wohn- und Geschäftsgebäuden
• Schutz von Beleuchtungs- und allgemeinen Stromkreisen
• Industrielle Steuerungs- und Automatisierungspanels
• DC-Schutz in Photovoltaik- und Batteriesystemen

Entspricht EN/IEC 60898-1 und EN/IEC 60947-2. Teil der Schneider Electric Acti 9 iC60 Reihe.

Auch bekannt als: Schneider A9F73210, Schneider Electric A9F73210, iC60N 2P 10A B-Kurve MCB.
